斯大機械 > STAR走心機 >

STAR走心機

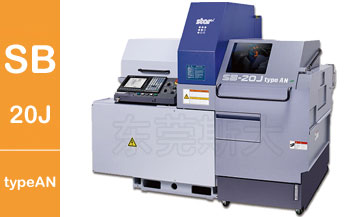

日本斯大STAR數控走心機床SB-20JtypeAN

加工最大直徑

Diameter φ20mm / φ23mm(選配)
加工最大長度 Length 55mm
加  工  能  力
C   軸  功  能 C Axis 主軸
    一、斯大走心機SB-20JtypeAN采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    二、斯大走心機SB-20JtypeAN采用高剛性的"主軸筒滑動導向面構造"無導套結構,在滑動導向面上支持切削力,實現主軸臺的高剛性化。
    三、斯大走心機SR-20JtypeAN力求縮短剩余材料,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低;同時采用滾珠絲桿全軸的集中加油及密封帶型主
    四、斯大走心機SB-20JtypeAN響應市場對3軸機型需求的節奏,最能夠滿足用戶所需要的必要功能、要求精度的同時,制造出最具有性價格比的3軸機型,標準采用三菱M70V系統,主軸標準具備了C軸控制功能,同時可根據工件需要選配主軸夾頭SR23型,最大加工直徑達φ23mm。

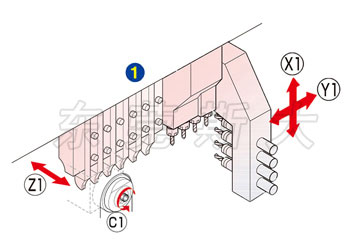

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺

車刀(□12mm)
車刀(□10mm)
正面固定工具
回轉工具

6把
7把
4把
4把

排刀座4把型
刃物臺

車刀(□12mm)
車刀(□10mm)
車刀(□10mm)
正面固定工具

6把
7把
4把
4把




項目 SB-20J type AN
橫向鉆孔單元4 排刀座4把型
最  大  加  工  直  徑 φ20mm / φ23mm(選配)
主  軸  箱  最  大  行  程 55mm
車  刀  把  數 6把(□12mm)
7把(□10mm)
6把(□12mm)/7把(□10mm)
4把(□12mm)
4 軸 套 筒 座 刀   具   把   數 正面加工固定刀具4把
最  大  鉆  孔  能  力 φ10mm
最 大 切 削 攻 絲 能 力 M8XP1.25
動  力  刀  具 刀  具  把  數 4把
最  大  鉆 孔  能  力 φ7mm
最  大  切  削  攻  絲  能  力 M6XP1.0
最  大  轉  速 max.8,000min-1
電     機 0.75kw(連續) /1.0kw(200秒/30%ED)
速 進 給 速 度 35m/min(X1,Y1,Z1)
主 軸 分 度 C軸控制
主 軸 轉 速 max.10,000min-1
主 軸 電 機 2.2kw(連續) / 3.7kw(15分/25%ED)
切 削 油  箱  容 量 180L
機 械 尺 寸(長 X 寬 X 高) 2,070 X  1,177X  1,760mm
主 軸 芯 高 1,050mm
機 械 重 量 1,550kg
電 器 設 備 功 率 2.4KVA
