斯大機械 > STAR走心機 >

STAR走心機

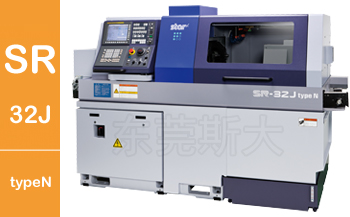

日本斯大STAR數控走心機床SR-32JtypeN

加工最大直徑

Diameter φ32mm
加工最大長度 Length 80mm
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-32JtypeN采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。

    二、斯大走心機SR-32JtypeN采用高剛性的“主軸筒滑動導向面構造”無導套結構,在滑動導向面上支持切削力,實現主軸臺的高剛性化.
    三、斯大走心機SR-32JtypeN力求縮短剩余材料,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低;同時采用滾珠絲桿全軸的集中加油及密封帶型主軸臺的高耐久性導向設計,實現了維護成本的降低。
    四、斯大走心機SR-32JtypeN橫向鉆孔5軸單元下方2軸,采用模塊化設計,可根據工件需要自由安裝可交換式工具,實現工藝的靈活性

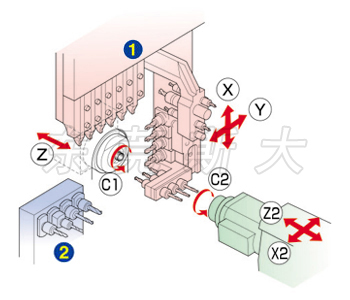

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元5
刃物臺

車刀(□16mm)
正面固定工具
背面固定工具
回轉工具
可交換式工具

6把
4把
4把
3把
2pos

背面4軸單元
刃物臺

背面加工工具
固定工具
回轉工具

4把
max.4把
max.4把






項 目 SR-32JtypeN
最  大  加  工  直  徑 φ32mm
主 軸 箱 最 大 行 程 材料徑 × 2.5 (max.80mm)
車  刀  把  數 6把(□16mm)
4 軸 套 筒 座 刀   具   把   數 正面加工固定刀具4把
背面加工固定刀具4把
最  大  鉆  孔  能  力 φ13mm
最 大 切 削 攻 絲 能 力 M12XP1.75
動  力  刀  具 刀  具  把  數 3把~15把
最  大  鉆 孔  能  力 φ8mm
最  大  切  削   攻  絲  能  力 M6XP1.0
最  大  轉  速 max.5,000min-1
電     機 1.2kw
速 進 給 速 度 24m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.7,000min-1
主 軸 電 機 5.5kw(連續) / 7.5kw(30分/60%ED)
機 械 尺 寸(長 X 寬 X 高) 2,711 X  1,275X  1,705mm
機 械 重 量 3,100kg
電 器 設 備 功 率 6.2KVA


項目 SR-32JtypeN
最   大   夾   持   直   徑 φ32mm
最  大  接  取  制  品  長 125mm
最  大  制  品  突  出  長 45mm
背  面  4  軸  單  元 刀  具  把  數 4把
最  大  鉆  孔
能            力
固  定  刀  具 φ13mm
動  力  刀  具 φ6mm
最  大  攻  絲
能            力
固  定  刀  具 M10XP1.5
動  力  刀  具 M5XP0.8
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.7,000min-1
副  主  軸  電  機 2.2kw(連續) / 3.7kw(15分/60%ED)
