STAR走心機

日本斯大STAR數控走心機床SR-20JtypeC

加工最大直徑

Diameter φ20mm / φ23mm(選配)
加工最大長度 Length 205mm
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-20JtypeC采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

    二、斯大走心機SR-20JtypeC采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    三、斯大走心機SR-20JtypeC橫向鉆孔5軸單元下方2軸,采用模塊化設計,可根據工件需要自由安轉可交換式工具,實現工藝的靈活性,通過功能模塊的組合,輕松實現各種變化,以此獲得機床的最佳結構。
    四、斯大走心機SR-20JtypeC正面配備2軸深孔套筒座,可鉆最大加工直徑φ8mm深度100mm的深孔,實現特殊深孔的可行性解決方案。

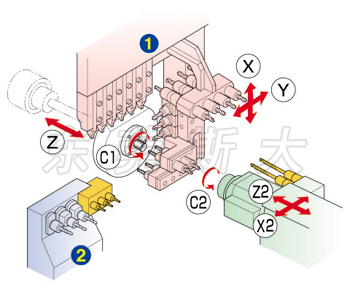

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺

車刀(□12mm)
正面固定工具
背面固定工具
回轉工具
可交換式工具

6把
6把
4把
3把
2pos

背面4軸單元
刃物臺

背面加工工具
固定工具
回轉工具

4把/6把(選配)
max.4把
4把/6把(選配)





項目 SR-20J type C
最  大  加  工  直  徑 φ20mm
主軸箱最大行程 固  定  導  套  規  格 205mm
R.M.G.B.裝置使用時間 172mm
車  刀  把  數 6把(□12mm)
4 軸 套 筒 座 刀  具  把  數 正面加工固定刀具4把
背面加工固定刀具4把
最  大  鉆  孔  能  力 φ10mm
最 大 切  削 攻 絲 能 力 M8XP1.25
正  面 2 軸 深 孔 套 筒 座 刀  具  把  數 2把
最  大  鉆  孔  能   力 φ8mm
最  大  鉆 孔 深  度 100mm
動  力  刀  具 刀  具  把  數 3把~10把
最  大  鉆  孔  能  力 φ8mm
最  大  切  削  攻  絲  能  力 M6XP1.0
最  大  轉  速 max.8,000min-1
電     機 1.2kw
速 進 給 速 度 35m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.10,000min-1
主 軸 電 機 2.2kw(連續) / 3.7kw(15分/60%ED)
機 械 尺 寸(長 X 寬 X 高) 2,250 X  1,200 X  1,700mm
機 械 重 量 2,200kg
電 器 設 備 功 率 5.2KVA




項目 SR-20J type C
最   大   夾   持   直   徑 φ20mm
最  大  接  取  制  品  長 80mm
最  大  制  品  突  出  長 30mm
背  面  4  軸  單  元 刀  具  把  數 4把~6把
最  大  鉆  孔
能            力
固  定  刀  具 φ8mm
動  力  刀  具 φ5mm
最  大  攻  絲
能            力
固  定  刀  具 M8XP1.25
動  力  刀  具 M4XP0.7
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.8,000min-1
副  主  軸  電  機 1.5kw(連續) / 2.2kw(15分/50%ED)
